臥式、立式、井式真空清洗爐的區別與選型指南

在化纖生產領域，真空清洗爐作為噴絲板、過濾芯等核心組件清洗的關鍵設備，其選型直接關系到清洗效果、生產效率和企業運營成本。目前市場上主流的真空清洗爐主要有臥式、立式、井式三種結構形式，許多客戶在選購時常常困惑：這三種究竟有何區別？我的企業該選哪一種？作為專業的真空清洗爐廠家，鹽城成坤機械結合多年研發生產經驗和客戶應用案例，為您詳細解析三種爐型的特點與選型要點。

一、三種真空清洗爐的結構特點對比

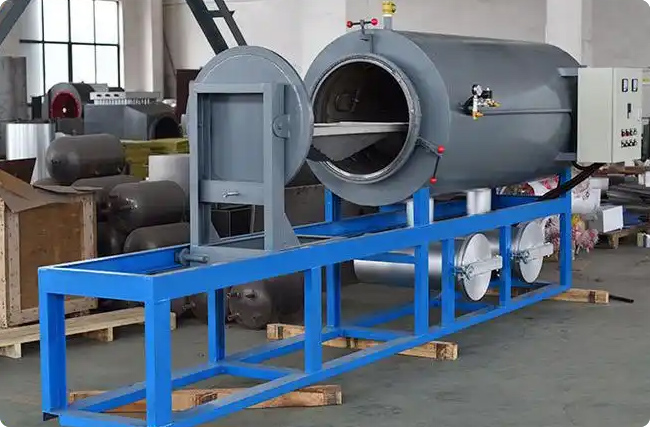

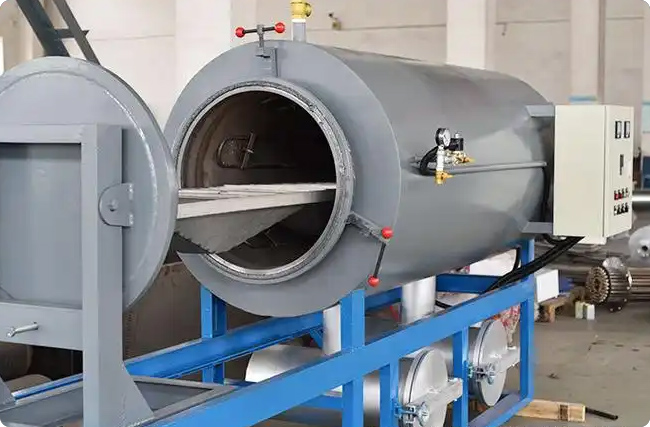

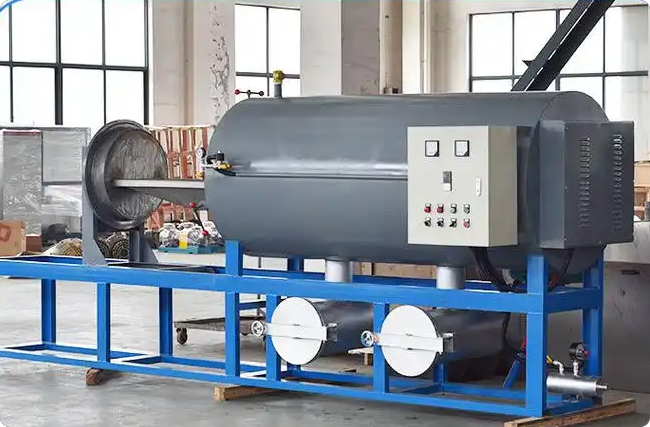

1.臥式真空清洗爐

結構特點：

臥式真空清洗爐的爐膛水平布置，爐門開設在爐體前端，工件水平裝載。爐膛截面通常為圓形或矩形，加熱元件均勻分布在爐膛周?chē)�，確保溫度場均勻。

工作原理：

將待清洗的噴絲板、過濾芯等組件放置在專用料車上，推入爐膛，關閉爐門后啟動自動清洗程序。清洗過程中，高分子聚合物在高溫真空環境下裂解、氧化，最終生成二氧化碳和水排出。

主要規格：

爐膛直徑：φ400mm-φ1500mm

爐膛深度：800mm-4000mm

單次裝載量：50kg-1000kg

2.立式真空清洗爐

結構特點：

立式真空清洗爐的爐膛垂直布置，爐門開設在爐體頂部，工件垂直吊裝。爐膛一般為圓形結構，加熱元件環繞爐膛內壁布置，底部設有廢料收集裝置。

工作原理：

將噴絲板等工件固定在專用吊籃或掛架上，通過起吊設備垂直放入爐膛，蓋緊爐蓋后啟動程序。清洗過程中熔融的聚合物在重力作用下自然流向底部廢料收集罐。

主要規格：

爐膛直徑：φ300mm-φ1000mm

爐膛深度：500mm-2000mm

單次裝載量：30kg-500kg

3.井式真空清洗爐

結構特點：

井式真空清洗爐的爐膛設計為深井狀，通常埋入地下或半地下安裝，爐門位于頂部。爐膛深徑比較大，適合長徑比大的工件清洗。

工作原理：

工件垂直吊裝入爐膛，利用深度空間一次性裝載多組工件。清洗過程中，高溫裂解產生的廢氣經爐體上部管道排出，廢液收集于底部。

主要規格：

爐膛直徑：φ400mm-φ1200mm

爐膛深度：1500mm-5000mm

單次裝載量：100kg-1500kg

二、三種爐型的核心區別

1.空間布局與安裝方式

2.適用工件類型

臥式：適合常規噴絲板、過濾芯、組件殼體、紡絲箱體等，尤其適合尺寸較大、重量較重的工件

立式：適合細長型噴絲板、熔噴布模頭、管狀過濾芯等長徑比較大的工件

井式：適合超長工件，如長絲噴絲板、超長過濾芯、紡絲組件長桿等

3.溫度場均勻性

臥式：加熱元件分布在四周，配合熱風循環系統，溫度均勻性最佳，適合對清洗均勻度要求高的精密工件

立式：溫度梯度沿高度方向略有變化，但通過合理設計可控制在±5℃以?xún)?nèi)

井式：深度方向存在一定溫度梯度，適合對溫度均勻性要求不太嚴格的工件

4.裝載方式與效率

三、選型指南：如何選擇適合的真空清洗爐

第一步：明確清洗對象

1.工件尺寸

測量待清洗噴絲板、過濾芯的最大外徑和長度

臥式適合長度<2000mm的工件，立式適合長度<1500mm的工件，井式可清洗長達5000mm的工件

2.工件形狀

板狀、塊狀工件→臥式

細長桿狀、管狀工件→立式或井式

超長工件（>2000mm）→井式

3.工件材質

普通不銹鋼噴絲板→三種均可

精密微孔噴絲板→推薦臥式（溫度更均勻）

帶脆性涂層工件→推薦立式（吊裝減少接觸）

第二步：評估生產需求

1.日處理量

小批量（<100kg/天）→小型立式或臥式

中批量（100-500kg/天）→中型臥式

大批量（>500kg/天）→大型臥式或多臺井式

2.清洗頻率

頻繁更換品種、每天清洗→臥式（裝卸便捷，效率高）

周期性集中清洗→立式或井式

3.工件種類多少

種類單一、規格統一→可選用專用爐型

種類繁多、規格復雜→推薦臥式（料車可調整層高，適應性強）

第三步：考慮現場條件

1.廠房空間

地面空間充足、高度有限→臥式

地面緊張、高度足夠→立式

空間極度緊張、可挖地坑→井式

2.起吊設備

已有行車或起吊設備→立式或井式

無起吊設備→臥式（僅需推車）

3.基礎條件

普通混凝土地面→臥式

需深基坑施工→井式（需評估土建成本）

第四步：綜合成本分析

四、典型應用場景推薦

場景一：滌綸短纖生產企業

特點：噴絲板數量多、規格統一、清洗頻率高、車間地面空間充足

推薦：臥式真空清洗爐

可配多臺料車輪換使用，實現“清洗-裝卸”流水作業

料車多層設計，單爐處理量大

操作便捷，普通工人即可操作

場景二：熔噴布/無紡布生產企業

特點：熔噴模頭細長、噴絲板精密、清洗要求高、車間高度受限

推薦：立式真空清洗爐

垂直吊裝避免細長模頭變形

溫度均勻性可滿足精密清洗要求

占地面積小，適合緊湊車間

場景三：化纖長絲生產企業

特點：超長噴絲板、組件細長、清洗周期長、有深基坑施工條件

推薦：井式真空清洗爐

一次性清洗超長工件

半地下安裝，保溫效果好，節能

適合固定品種的集中清洗

場景四：綜合性化纖廠（品種多、規格雜）

特點：生產多種化纖產品，噴絲板規格多樣、尺寸不一

推薦：大型臥式真空清洗爐+可調層高料車

通過調整料車層高適應不同高度工件

可同時清洗多種規格噴絲板

靈活性最強

五、鹽城成坤機械的選型支持服務

作為專業的真空清洗爐廠家，鹽城成坤機械深知選型對客戶的重要性。我們提供以下選型支持服務：

1.現場勘察：技術人員上門測量工件尺寸，評估車間條件

2.工藝試驗：可提供樣品清洗試驗，驗證清洗效果

3.方案定制：根據實際需求，提供非標定制方案

4.成本測算：幫助客戶測算設備投資回報周期

5.參觀考察：歡迎客戶到工廠參觀，觀看設備實際運行

臥式、立式、井式真空清洗爐各有特點，沒有絕對的優劣之分，只有適合與否。選型的關鍵在于：清洗對象、生產需求、現場條件三者的匹配度。

臥式：通用性強，操作便捷，適合絕大多數常規應用

立式：節省地面空間，適合細長工件精密清洗

井式：適合超長工件，深度利用空間

無論您選擇哪種爐型，選擇有技術實力、有豐富經驗的真空清洗爐廠家至關重要。鹽城成坤機械愿以專業的技術、可靠的設備和貼心的服務，助您做出最優選型決策，為化纖生產保駕護航。

鹽城成坤機械制造有限公司專注真空清洗爐領域，產品涵蓋臥式、立式、井式全系列真空清洗爐，歡迎來電咨詢或來廠考察！
